たくちゃん号(PS13シルビアK’s)

・エンジン搭載

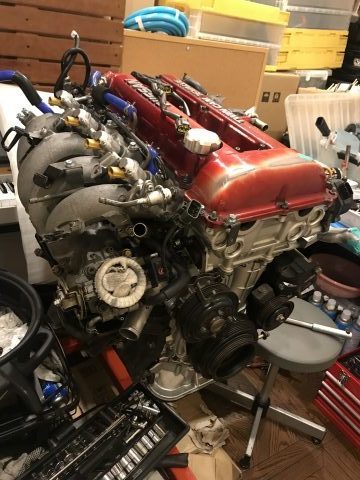

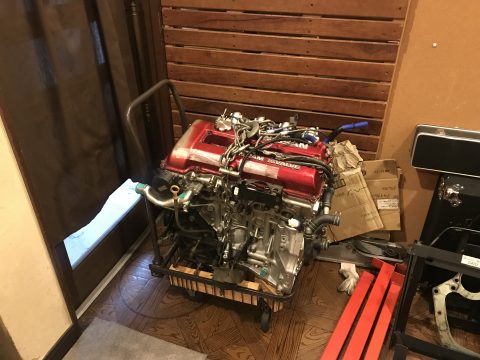

エンジンを搭載しました。

運悪く小雨がポツポツと降ってきたのでサンバーの荷室でクラッチとミッションの取り付け作業を。

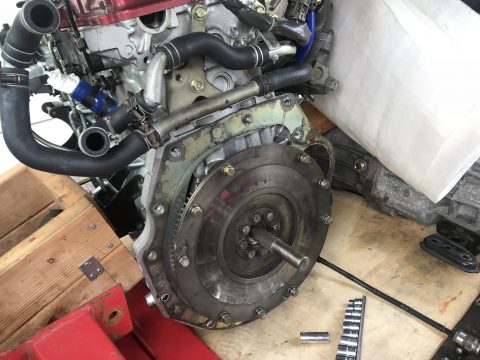

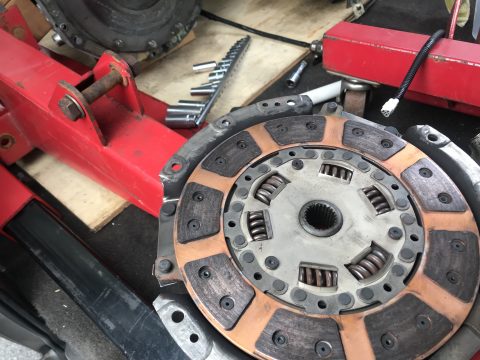

まずはクラッチ。当然のごとく再利用します。
ディスクは型番などの文字が書いてある方がミッション側になります。

フライホイールのボルトにはネジロックを塗ってクランクシャフトに回り止めをして取り付けます。
クラッチセンターツールはミッションのメインシャフトを切ったもの。市販品なんか比較にならないぐらいしっかりセンターが出ます。廃棄ミッションが出たらとっておくといいですよ。
クラッチカバーを付けたあとにセンター出しツールが前後に動かせるかもチェック。ミッションのドッキングもスコンとラクチンです。

ミッションもドッキングしていよいよシルビアに積みます。

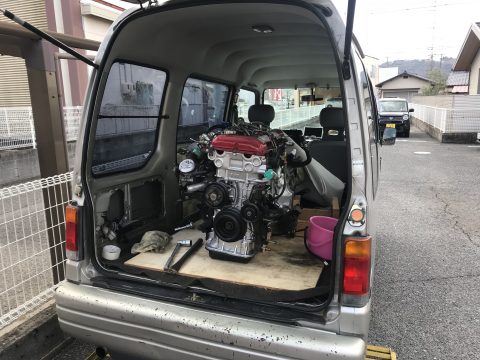

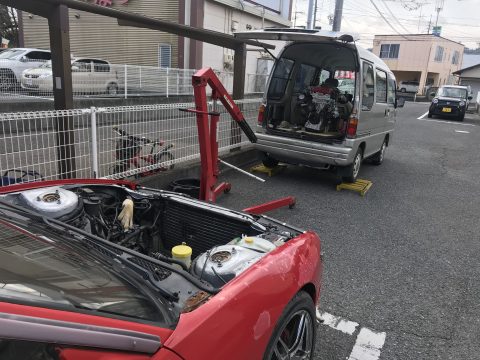

写真は貴重なSR20DET搭載サンバー。MRレイアウトだとこのあたりに搭載されることになるのかな。

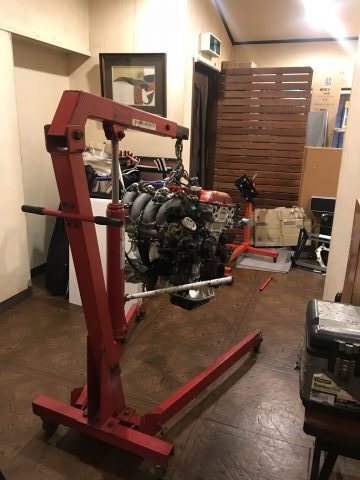

エンジンクレーン様が登場。アストロプロダクツの1tタイプです。
かれこれ15年ぐらい使ってます。使用頻度が高くないせいかオイル漏れもせずしっかり仕事をしてくれています。

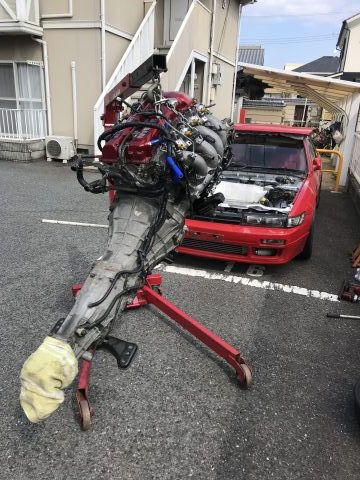

クレーンでエンジンとミッションをまとめて釣り上げていよいよクルマに搭載！
地面がアスファルトでクレーンが思うように動かせず苦戦。。。。
ベニヤ板を敷いておけばよかったと後悔。
エンジンマウントは外れそうなギリギリぐらいまでナットを緩めてグラグラにしておきます。こうすると首が振れて入れやすくなります。
ボルトの先端さえ入ってしまえばあとは楽勝なんです。

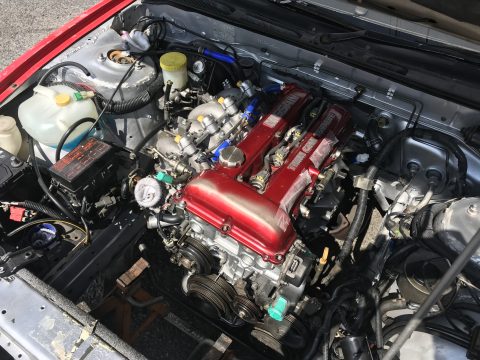

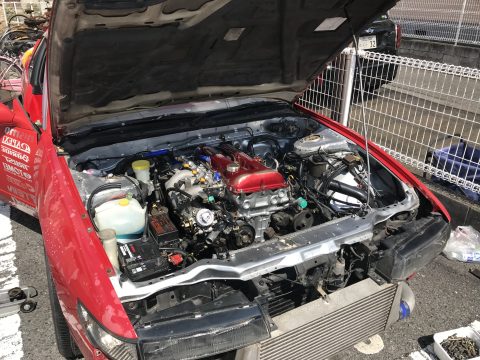

ということで無事エンジンが載りました。
ドライブシャフトもミッションマウント、クラッチレリーズも付けておきました。
写真少なくてごめんなさい。

あとは補器類をつけていくだけ。コツコツがんばります。

たくちゃん号(PS13シルビアK’s)

・ヘッドカバーワンウェイバルブ交換
なんとなく動きが悪そうだったので新品に交換しました。いや、なんとなく・・・・。

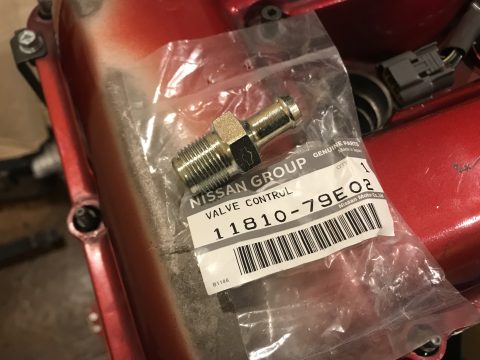

バルブコントロール　11810-79E02  1480円（2019.3現在＆税別）

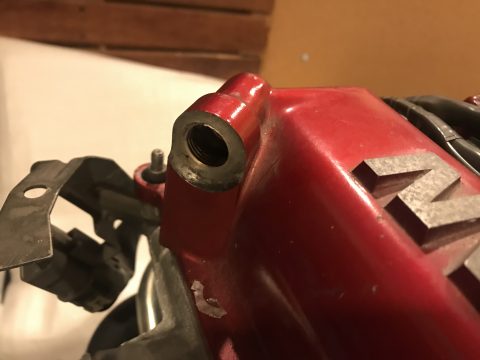

古いやつを外します。

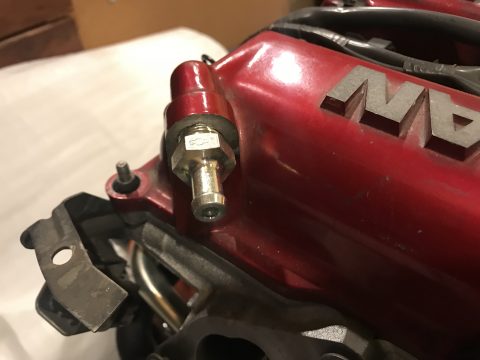

新しいのを付けます。
以上！！（笑）

たくちゃん号(PS13シルビアK’s)

・カム取り付け
ヘッドも載ったのでカムを取り付けます。

まずはエア抜きして保管していたラッシュアジャスターを取り付けます。
横に寝かさないように、ラッシュ穴へポンといれるだけ。
簡単♪

エイリアンの卵セット完了。

続いてロッカーアームを置きます。
ラッシュ・シム・シムガイドとの接触面にはエンジンオイルをしっかりと垂らしておきます。ロッカーアームにもしっかりとオイルを垂らしておきます。

そしてカムを置きます。まずはIN側から。
チェーンを通す前にプラグホールから１番シリンダーが上圧死点であることを確認しておきます。

カムスプロケットのマークとチェーンの色が違うところが合うようにかけます。
写真では間違ってついているように見えるけど、わかりづらいけど、チェーンの色が黒いところとスプロケのマークを合わせてあります。

続いてEX側。この写真は分かりやすいかな・・・。
スプロケのマークとチェーンの黒いところを合わせています。
EX側はカムのピン（スプロケの根元あたりにチョロっとみえます）が１２時の方向にあればOKです。
IN側、EX側のチェーンコマ数が11コマ。（マーク部のコマも含める）

とりあえず、カムを置きました。チェーンがズレないようにタイラップで固定しておくといいかもしれませんね。

カムキャップをつけます。オイルパイプとEX側にはプレートが１枚つきます。
共締めです。
締め付け順は、一番前（チェーン側）の２本を0.2kg/mで締めた後、中心から外側に向けて0.2kg/m、さらに中心から外側に向けて0.6kg/m、さらに中心から外側に向けて0.92～1.2kg/mで締めます。３回に分けて締めるんだけど最初だけ一番前の２本を先に締めます。これを守らないとカムが折れちゃいます。
あと、締め付けすぎになりやすいのでトルクレンチでしっかりとトルク管理しましょう。※トルク表記がkg/mなのに注意してください。

単位が小さいのでプリセット型トルクレンチは使わずビーム型トルクレンチで。

チェーンテンショナーをつけます。ピストンを押し込んでフックでロックしてエンジンに取り付けてクランクを回すとロックが外れてテンションがかかります。

チェーン上のチェーンカバー（？）もつけます。なくてもいいんだけどね。

クリアランスがギリギリなのでバタついたときにシャーシャー音がでちゃうことも。そうなるとチェーンも少し伸び気味なのでチェーン交換が必要です。
ブーストアップではならないと思うけど、タービン交換車とかでチェーンが伸びているクルマがチラホラ。ちょい伸びぐらいならこのカバーは取っ払ってしまえばいいでしょう。
テンショナーをつけるとスプロケ間のチェーンもご覧のようにピーン！と張ります。

たくちゃん号(PS13シルビアK’s)

・シリンダーヘッド取付
ブロックにヘッドを取り付けます。

取付面はしっかり脱脂しておきます。
ダウエルピン２個を忘れずに取り付けておきます。

ヘッドガスケットはTOMEI(OEM?)のメタルガスケット1.2mmにしました。
ちょっとだけクランクを回してピストンを下げておきます。

チェーンはこんな感じでドラムのスティックを差し込んで落ちないように（笑）

せっかくなんで、引きのアングルから。
まぎれもなくホンモノのドラムのスティックです。
ちょうどいい長さと太さです。

フロントカバーの接合面には液体パッキンを塗っておきます。
下側（ブロック側）だけでいいと思うんだけど、一応ガスケットの上にも軽く塗っておきました。

チェーンとチェーンガイドをうまい具合によけながらヘッドを載せます。
一人でやると結構大変。

まだヘッドボルトはついていません。載せただけ。

メタルガスケットが入るとリベット部が飛び出ます。
これでメタルガスケットが入っているかどうかすぐわかりますね。

新品のヘッドボルトです　11056-53J01　290円（2019.3現在＆税別）
10本必要です。再利用してる人もいるけど、ケチらず新品を使います。

でも、ワッシャーは・・ケチって使いまわします（笑）

ヘッドボルトにもエンジンオイルをたっぷり塗っておきます。
ヘッドボルトの取り付け要領。
トルクだったり角度だったり、締めたり緩めたりと工程が多いです。

90度の角度締め中。
ボルトの頭にもペイントしてちゃんと角度が変わったかも確認します。

10本全部を締めました！締め付けようとするとエンジンスタンドごとエンジンが動いてしまうので動かないようにするのが大変。腕がプルプルする・・。
続いて補助ボルトを取り付けます。
エンジン内部に２本、外部に２本あります。

エンジン内部がこれ。フロントカバーのところです。長いボルトで、締め付けトルクは0.92～1.2kg/m。
外側はクランク角センサーの下側に１本、エキマニ後ろ側あたりに１本あります。（写真なくてごめんなさい）　後ろのボルトの方が長いです。
こちらも0.92～1.2kg/mです。
次はカムやりまーす！
